 产品改进历史 |
江阴市振冲机械制造有限公司是专业生产软基处理设备的厂家。1978年中国第一台30型振冲器在本公司研制成功，填补了国内空白。多年来本公司一直和科研单位加强合作，致力于振冲器的研究、设计及开发制造工作，取得了一系列成绩，特别是大功率振冲器的研制成功标志着本公司已进入一个新的发展阶段。
1997年本公司就开始了大功率振冲器的试生产。2001年本公司又对100Kw、125Kw振冲器作了重大修改，125Kw增加为132KW，其加固效果和使用寿命都得到了很大提高。改进后的ZCQ100型振冲器在上海洋山港工地、广州南沙工地进行振冲砂施工达到10万平方米，都达到了预期效果。中国水点基础过程局下属公司采用ZCQ132型振冲器在四川大渡河支流修改的金康水电站上进行振冲碎石桩施工，深度达到了24米，穿透了7~8米深的沉积砾石层。这一个工程施工量就达到了4万多延长，施工质量和施工效果都达到了甲方的施工要求
|
| 现在132KW的振冲器还在西藏自治区内的大渡河上施工，还有黄河小浪底水电站部分基础也采用了我公司生产的ZCQ132型振冲器施工。小浪底的基础条件相当复杂，穿过的砾石曾相当坚硬，用的料比花岗岩还要硬，现振冲工程已基本完工。
根据水电站有部分基础施工的需求，我公司又开发了ZCQ180型，于2004年10月份投入市场,得到了广大客户的认可。我公司生产的ZCQ100、132型、180型大功率振冲器都填充补了国内空白，处于国内好水平。

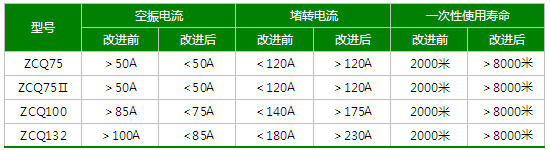

振冲器改进前后参数对比如下：
| |
 |
| 产品概述 |
振冲器是振冲法施工中的特制机具。它产生水平向振动力振挤填料及周围土体，而达到提高地基承载能力、减少沉降量、增加地基稳定性、提高抗地震液化能力。
振冲法施工时除原地冲器外，尚需行走式起吊装置，泵送输水系统，控制操作台等。如工程单位缺乏起重机，本厂还供应振冲器施工桩架，桩架有单边滚管立柱式、液压步履式、简易履带式等。 |
|  | |

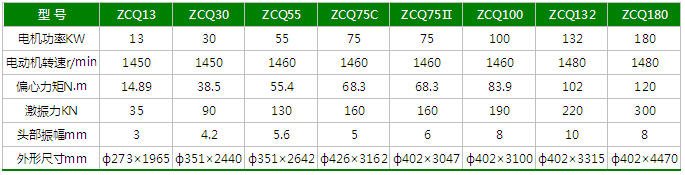

| 主要技术参数 |
| 振冲器工作原理 |
| 潜水电动机通过弹性联轴器带动振动体内安装偏心块的传动轴旋转，产生水平方向激振力，同时高压水泵通过高压胶管向射水管压送高压水，由振冲器头部射出。高压水流及水平激振力冲刷，振挤地基土壤成孔，在投入填料后，在水平激振力的振挤下，形成碎石桩复合地基。 |
| 振冲器构造 |
振冲器由振动体、潜水电动机、射水管总成、上接套、密封垫、减震器、高压胶管及导向管总成等组成，各部均用螺栓联接成一体。其主要组成部分：
 振动体 |
| 振动体由头部、壳体、传动轴、偏心块、平键、径向滚动轴孔、轴向止推轴承、接套、弹性联轴器、密封垫、O型密封圈及骨架式橡胶油封等组成。 |
| 潜水电动机 |
| 潜水电动机为鼠笼式。电机由转子、定子、径向滚动轴承、轴向止推轴承、O型密封圈、骨架式橡胶油封、密封垫及电机垫板等组成。 |
| 减震器 |
| 减震器由法兰、内环、螺栓优橡胶及尼龙线等热压粘合而成，减震效果良好，能承受较大扭矩及拉压力。 |
|  | |
|
|
