 JJM23双立柱施工架  > 产品中心

江阴振冲
江阴振冲 产品概述
    JJM23双立柱施工架是搅拌机的配套使用设备,具有结构简单,立柱高度、角度可调,移位安全迅速,安装拆卸运输方便等优点。

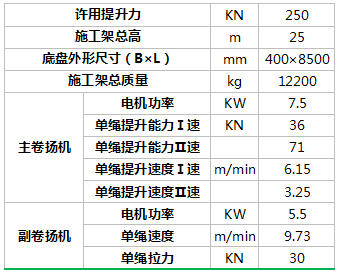

 江阴振冲 主要技术参数
振冲器技术参数

 江阴振冲 主要构造
  JJM23双立柱施工架主要由:滚管、底盘、电器控制箱、主卷扬机系统、副卷扬机系统、起吊杆、立柱、斜撑、顶梁等组成。
 顶梁滑轮组
顶梁滑轮组主要由轮架、滑轮、前后销轴等组成。
 立柱
立柱为双立柱结构,其单柱体截面为正方形的桁架结构,主要由无缝钢管、联接板、焊管等组焊而成。
 斜撑
斜撑由撑杆、螺杆调整机构、上下铰轴等组成。
 起吊杆
起吊杆主要由拉杆、滑轮、绳轮、销轴等组成。
 主卷扬机系统
主卷扬机系统主要由ZTD卷扬机、变速箱、联轴器、制动器、减速器(JZQ-400)、钢丝绳卷筒、钢丝绳、卷扬机底板等组成。
 副卷扬机系统
副卷扬机系统主要由摆线针轮减速器、卷筒、钢丝绳等组成。
