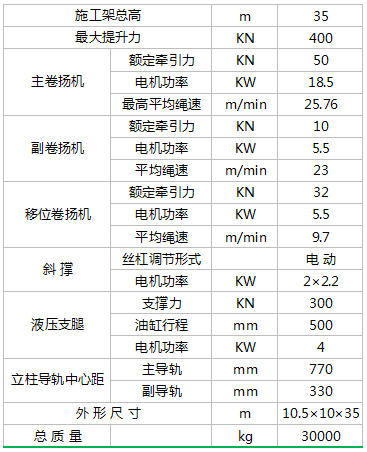

JSZ120-33滚管式桩架 页 > 产品中心    产品概述 JSZ120-33滚管式桩架是深层搅拌机、钻孔机、螺旋钻孔机及振动沉拔桩机等机具的配套施工设备，具有结构简单、坚固可靠、使用灵活、操作简便等优点，是一种适合于我国国情的施工机具配套桩架。   主要技术参数   主要构造    JSZ120-33滚管式桩架主要由顶部滑轮组、立柱、斜撑及起落架系统、提升定动滑轮组、底盘、滚压系统、卷扬机系统、电气控制箱等组成。  顶部滑轮组 顶部滑轮组由主轮架、副轮架、四个主滑轮、二个副滑轮组成。  立柱 立柱是桩架的主要部件，它由底座、销轴、底节、中节、顶节等组成。  斜撑 斜撑是为稳定立柱、调节器节立柱位而设置的，它由斜撑上部、斜撑中部、调节丝杠、螺母、电动驱动机构等组成。  起落架系统 起落架系统由起吊杆总成、钢丝绳、起架支座总成等三部分组成，用于起落桩架立柱。  提升定动滑轮组 提升定动滑轮组由定动滑轮架及八个滑轮组成。  底盘 底盘由上底盘（左、右）、联樑、前横樑、后横樑、滚管、滚管座等组成。  滚压系统 滚压系统由液压泵站、油管、操纵阀、液压支腿组成，此系统较大地方便了工作，提高了工作效率。  卷扬机系统 卷扬机系统由提升卷扬机、副卷扬机、移位卷扬机组成。  电气控制箱 电气控制箱主要由控制柜体及控制主机、斜撑内的电动驱动机构、提升卷扬、副卷扬机、移位卷扬机、液压系统泵站的电机的起动、停止的电气控制装置组成。
